Za izvedbo fizičnih hidravličnih modelov ima Hidroinštitut na razpolago notranji hidravlični laboratorij in zunanjo eksperimentalno ploščad.
Hidravlični laboratorij vključuje podzemni rezervoar vode, visokotlačno in nizkotlačno črpališče, dva steklena eksperimentalna hidravlična žleba in več preizkuševališč z naslednjimi karakteristikami:
- Skupna notranja raziskovalna površina: 400 m2
- Kapaciteta podzemnega rezervoarja: 300 m3
- Črpalna kapaciteta: visokotlačno črpališče: do 1,5 bara in do 350 l/s, nizkotlačno črpališče: do 650 l/s
- Eksperimentalni hidravlični žleb, veliki – dimenzije: 1 x 1 x 15 m; kapaciteta: do 220 l/s
- Eksperimentalni hidravlični žleb, mali – dimenzije: 0,5 x 0,8 x 10 m; kapaciteta: do 100 l/s
Laboratorij deluje na osnovi zaprtega vodnega kroga. Voda se na visokotlačnem ali nizkotlačnem črpališču črpa iz podzemnega rezervoarja in se preko umirjevalnih bazenov, regulatorja pretoka in merilnih prelivov dovaja do fizičnih modelov z nameščeno merilno opremo, ki so zgrajeni v notranjem laboratoriju ali na zunanji ploščadi.
Iz fizičnih modelov se voda vrača po povratnem kanalu nazaj v rezervoar.

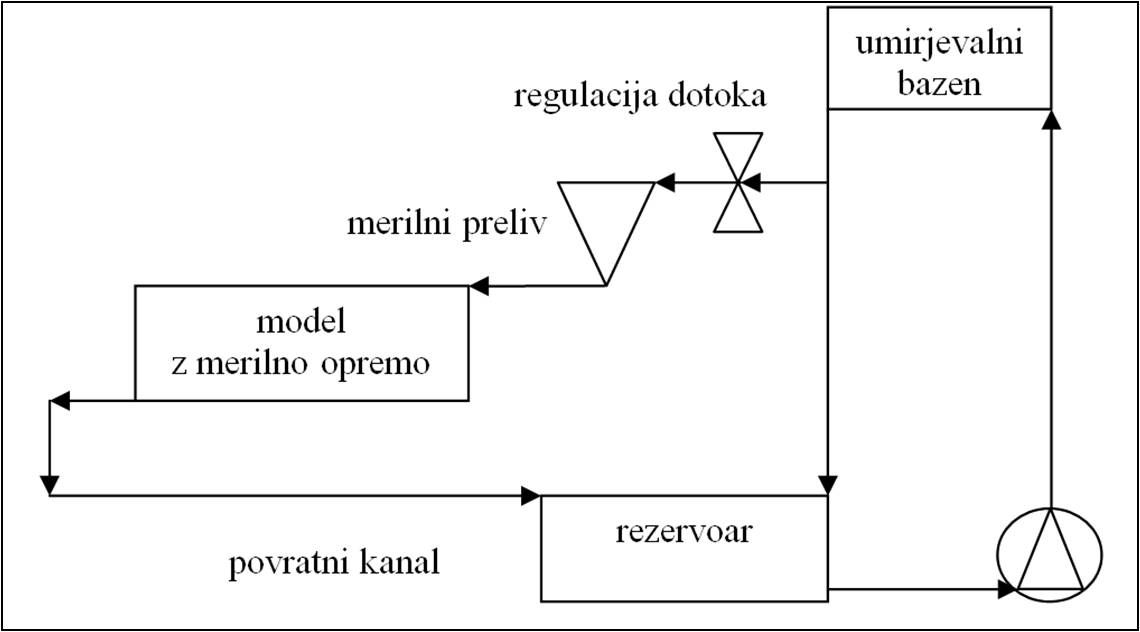

Shematski prikaz sklenjenega krogotoka.
Primeri:

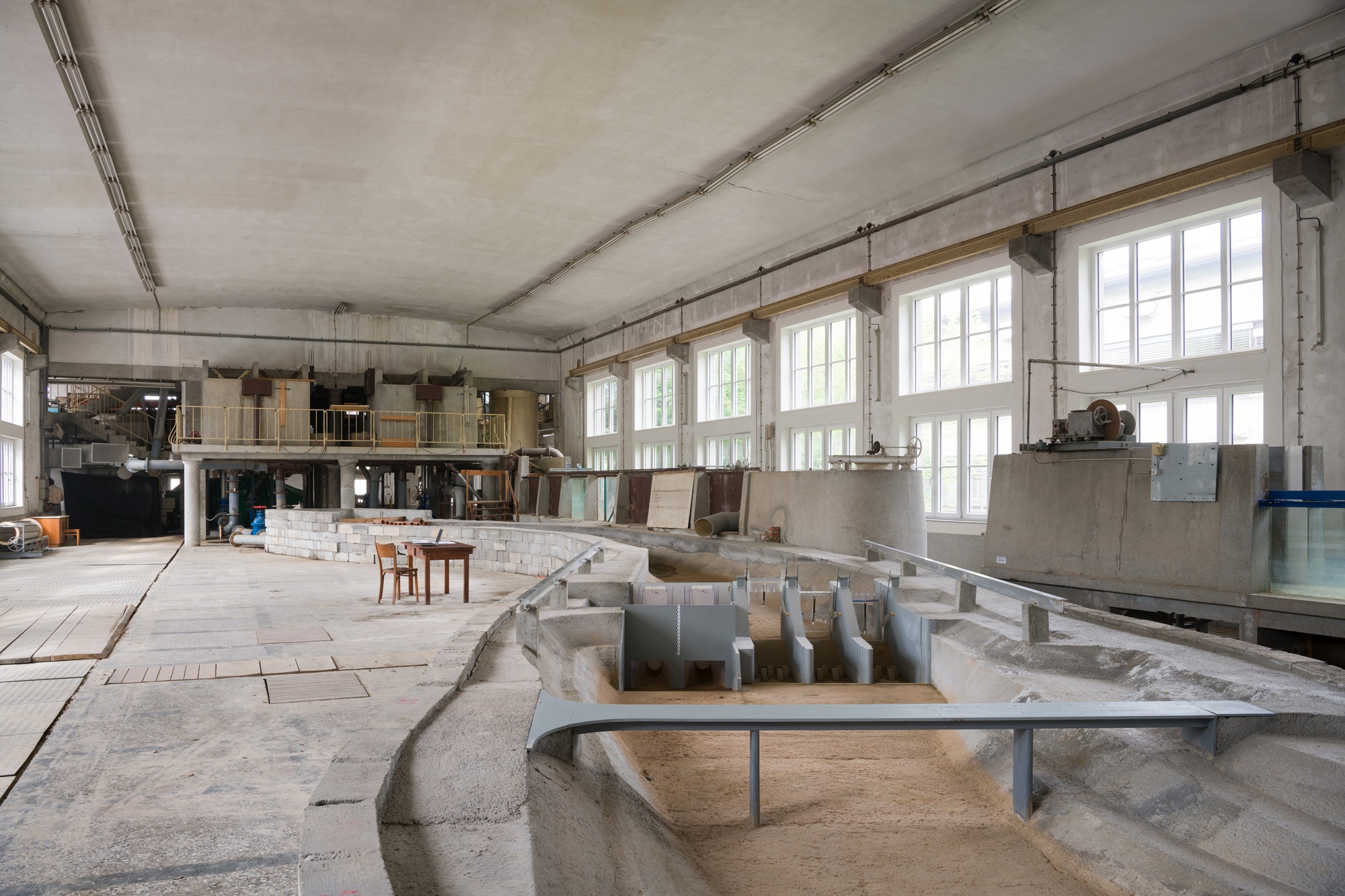

Hidravlični laboratorij fizični model, ob levi steni veliki (spredaj) in mali (zadaj) eksperimentalni hidravlični žleb.

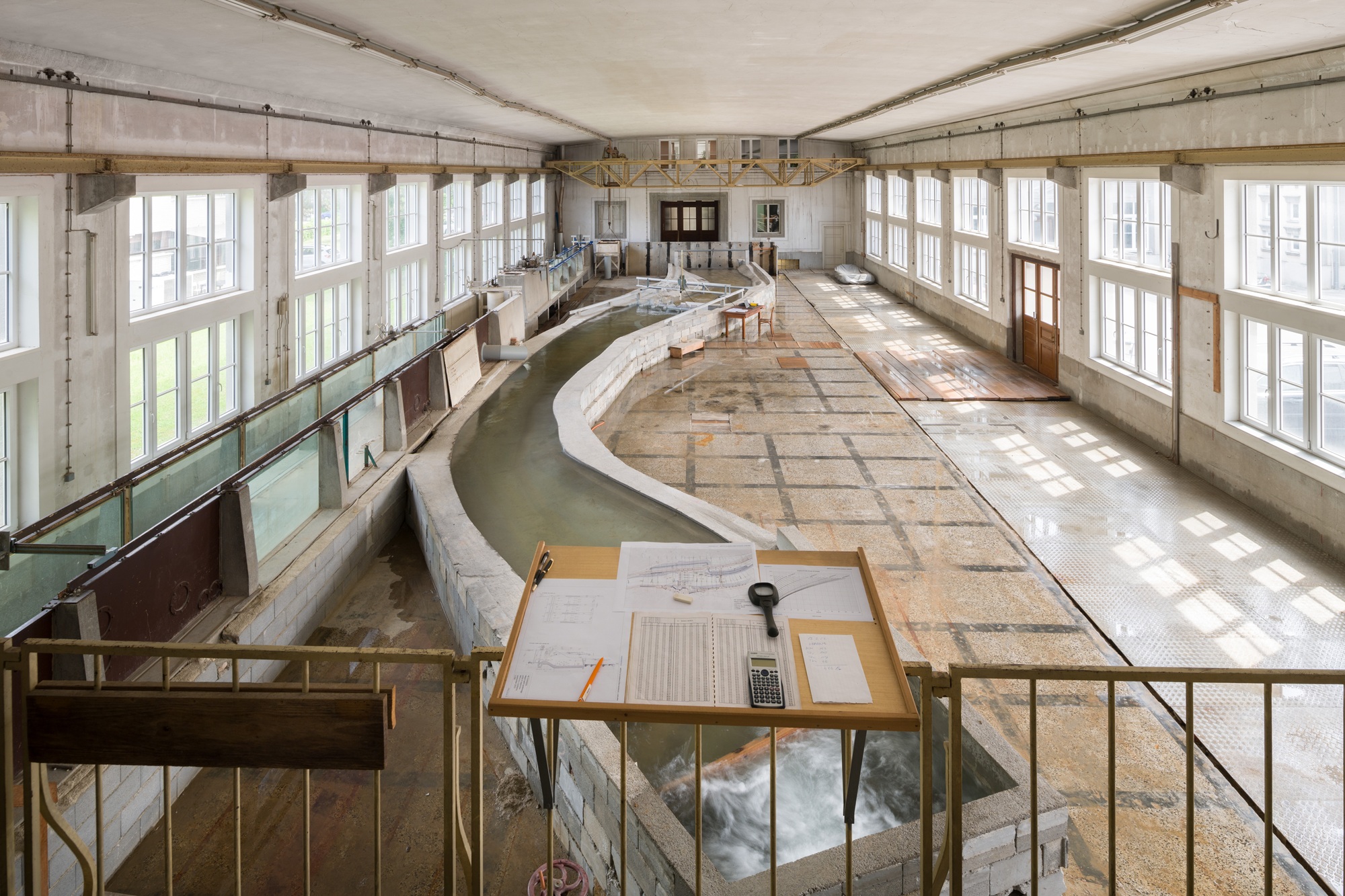

Hidravlični laboratorij fizični model HE Suhadol.

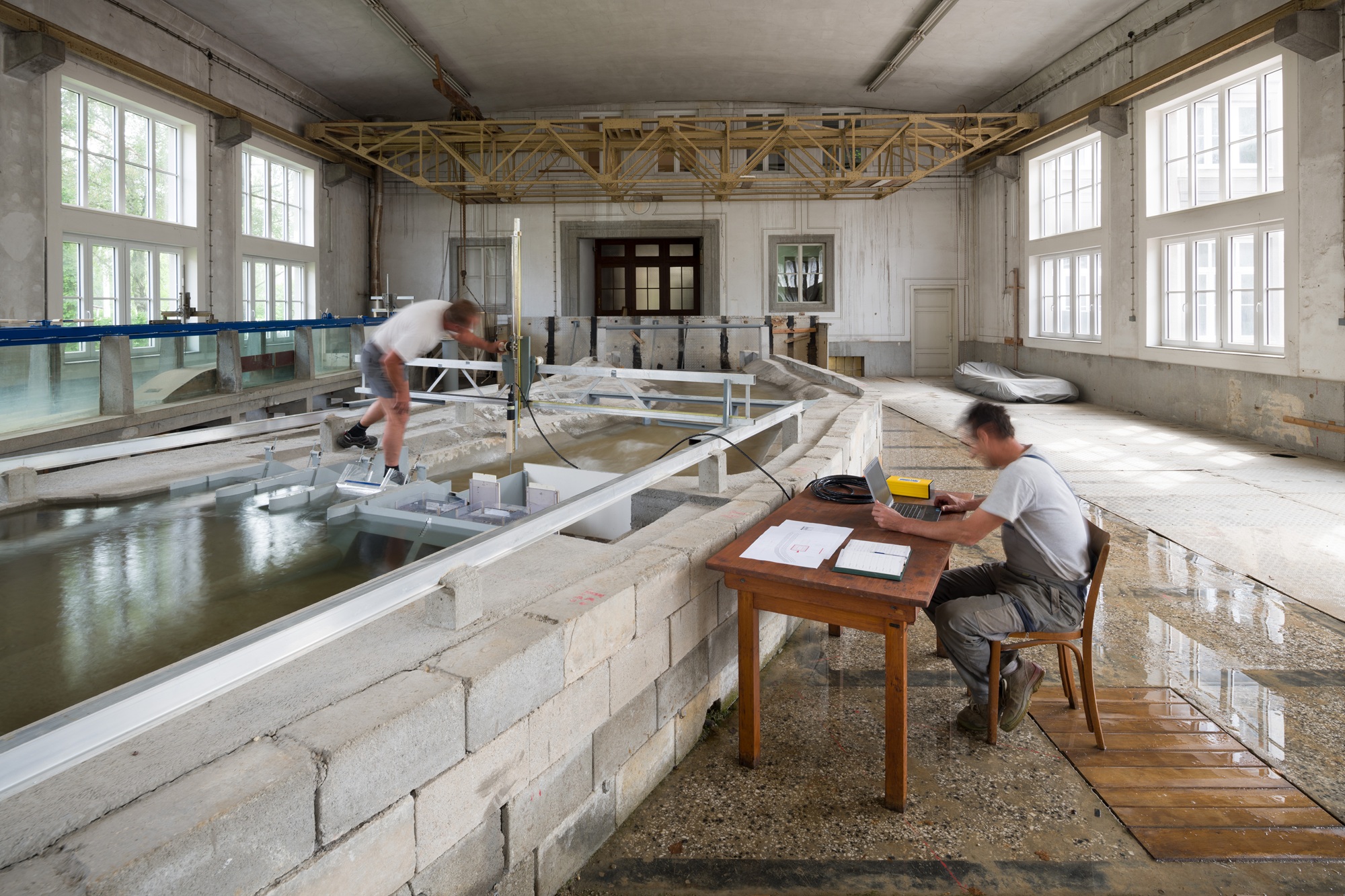

Hidravlični laboratorij meritve hitrosti toka na fizičnem modelu HE Suhadol.

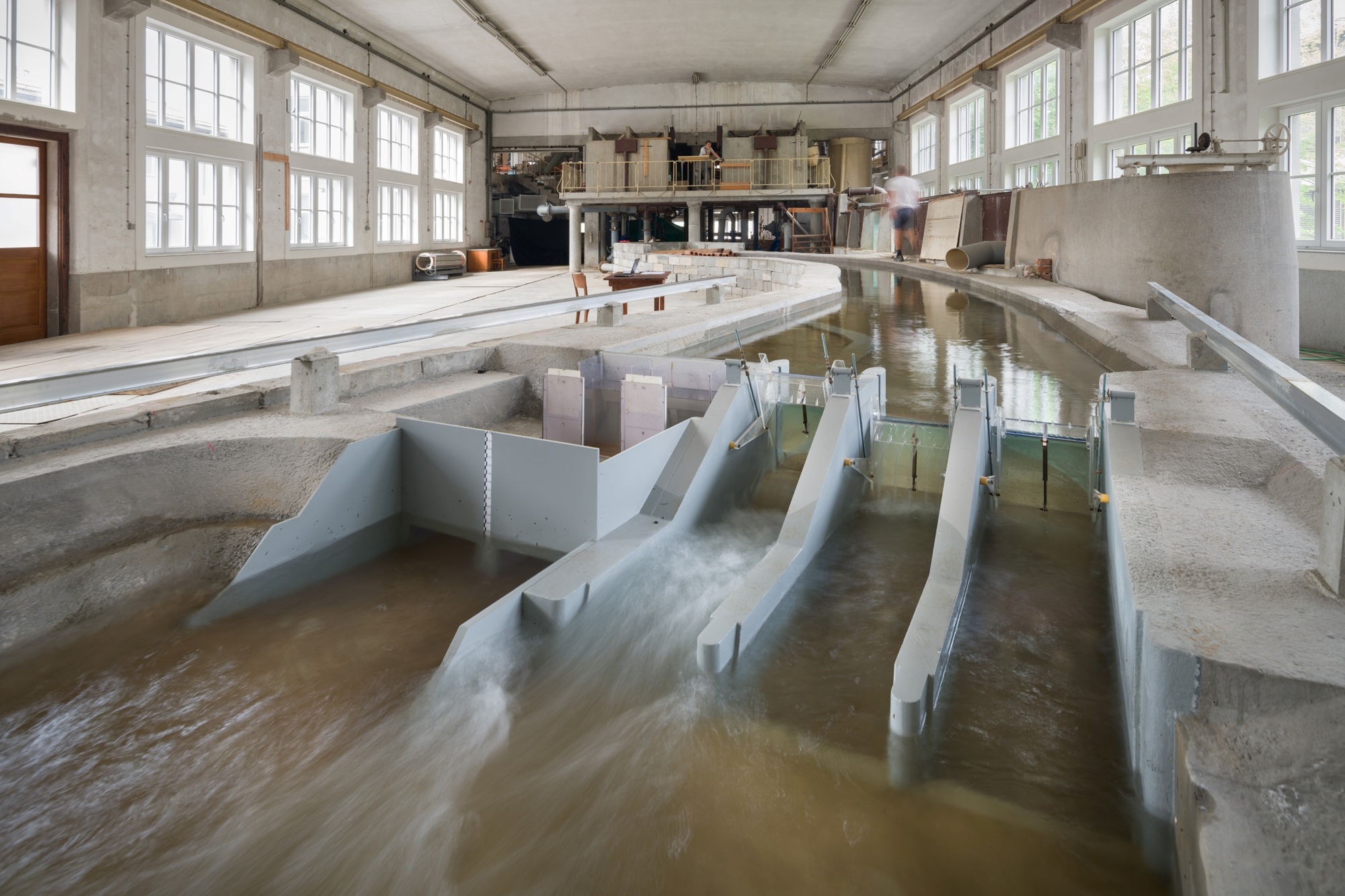

Hidravlični laboratorij raziskava podslapij za HE Suhadol.

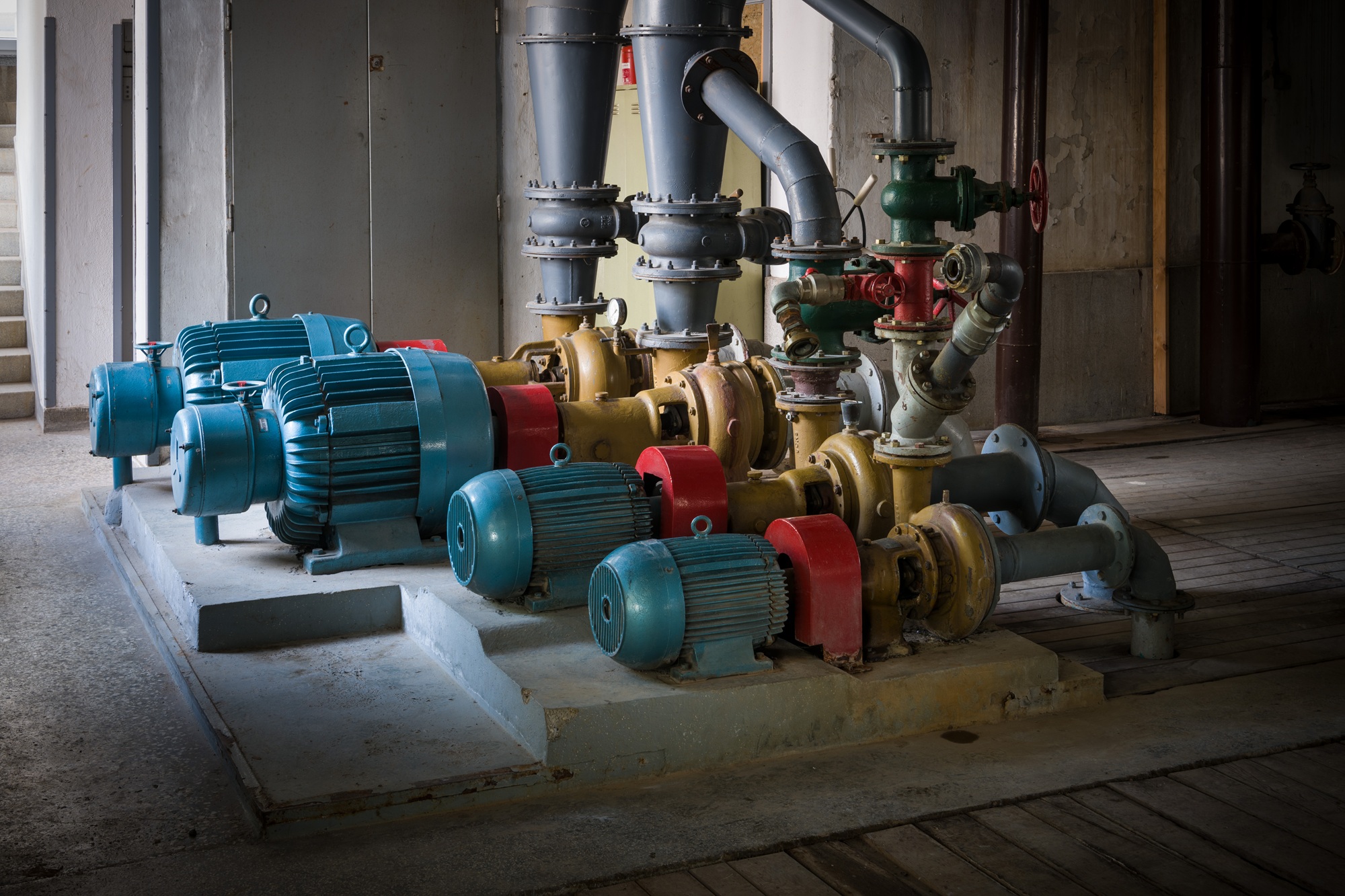

Visokotlačno črpališče

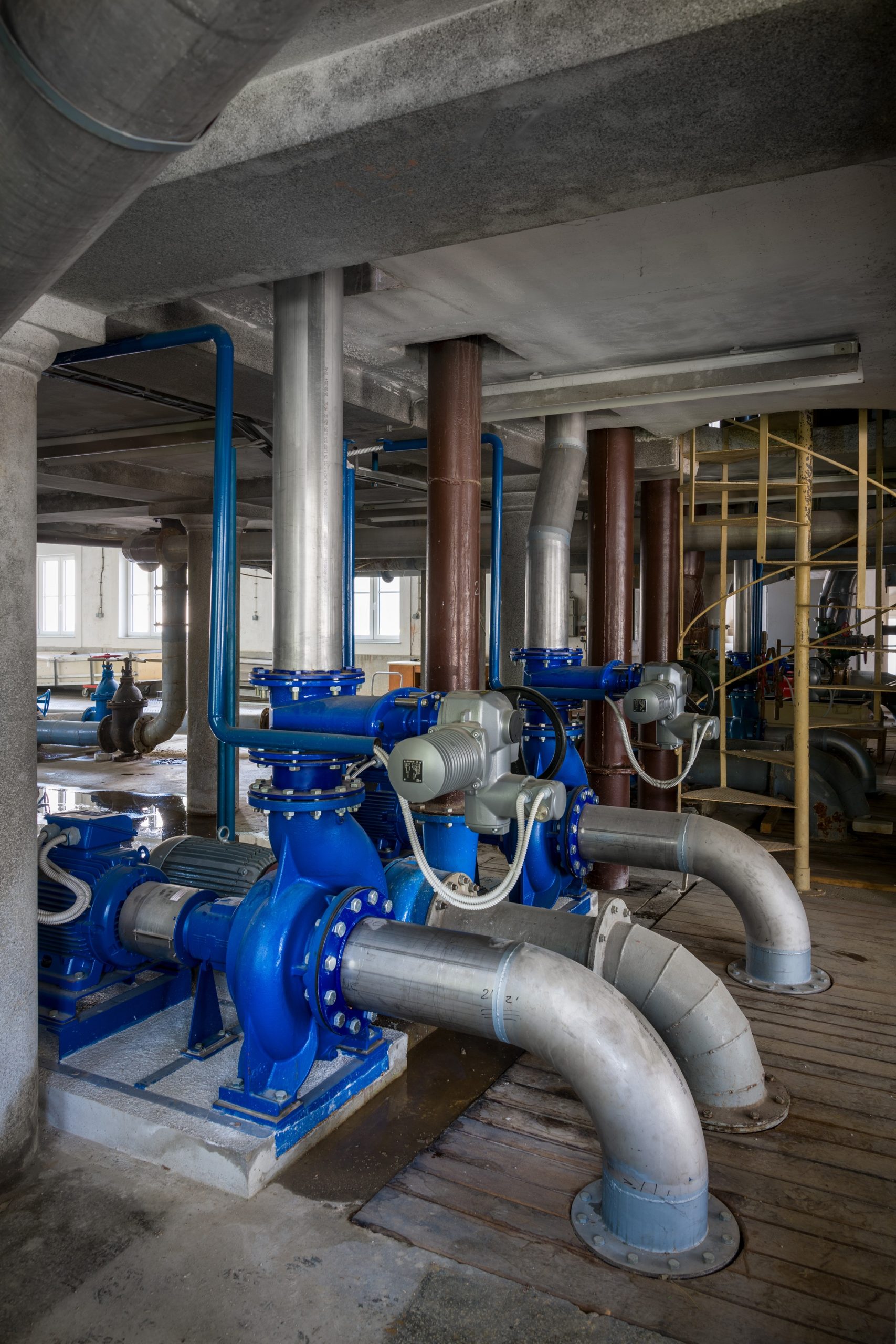

Nizkotlačno črpališče

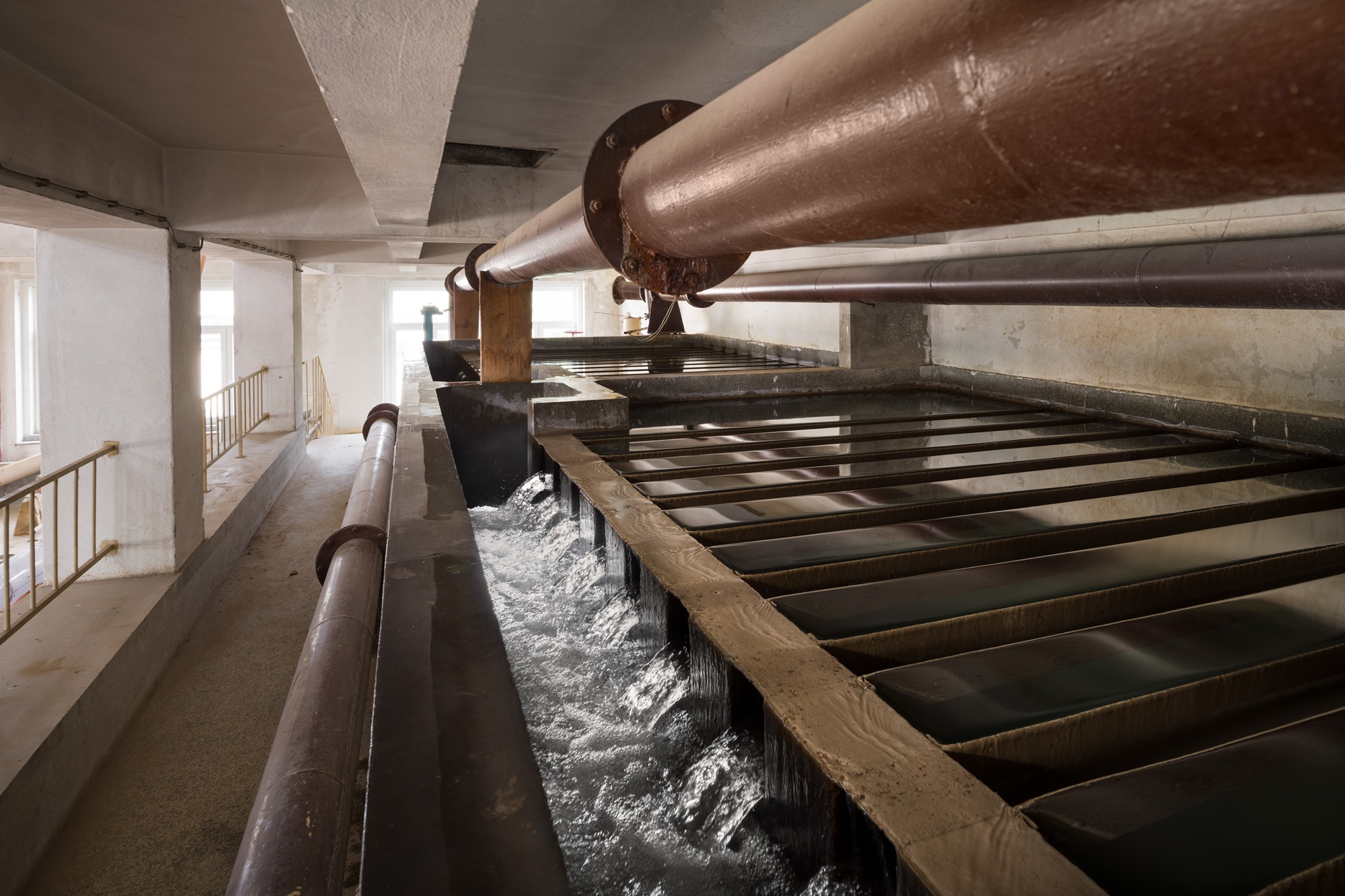

Umirjevalni bazen zagotavljanje stabilnega dotoka na hidravlične modele.

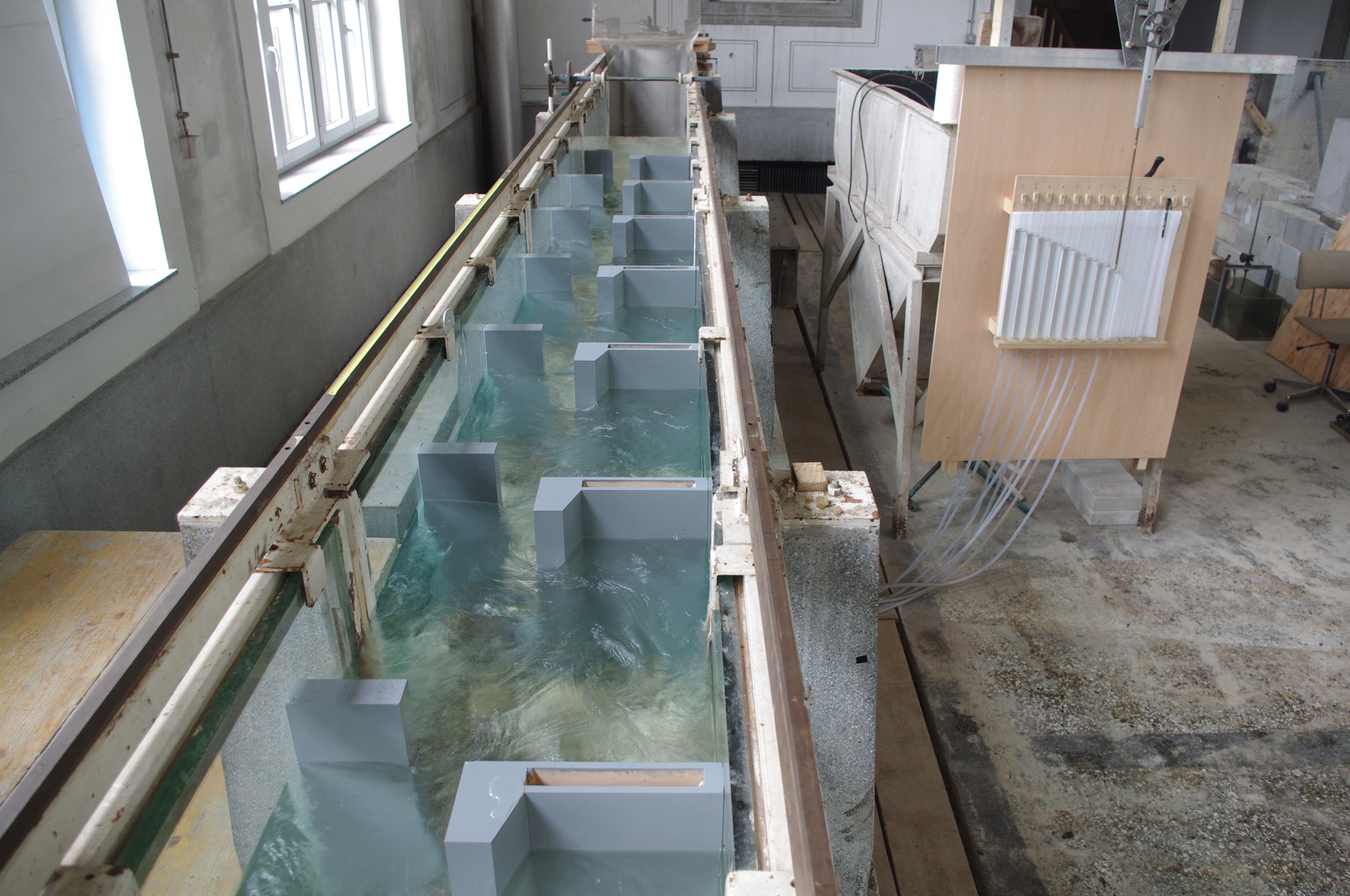

Mali eksperimentalni hidravlični žleb raziskava prehoda za vodne organizme HE Blanca.

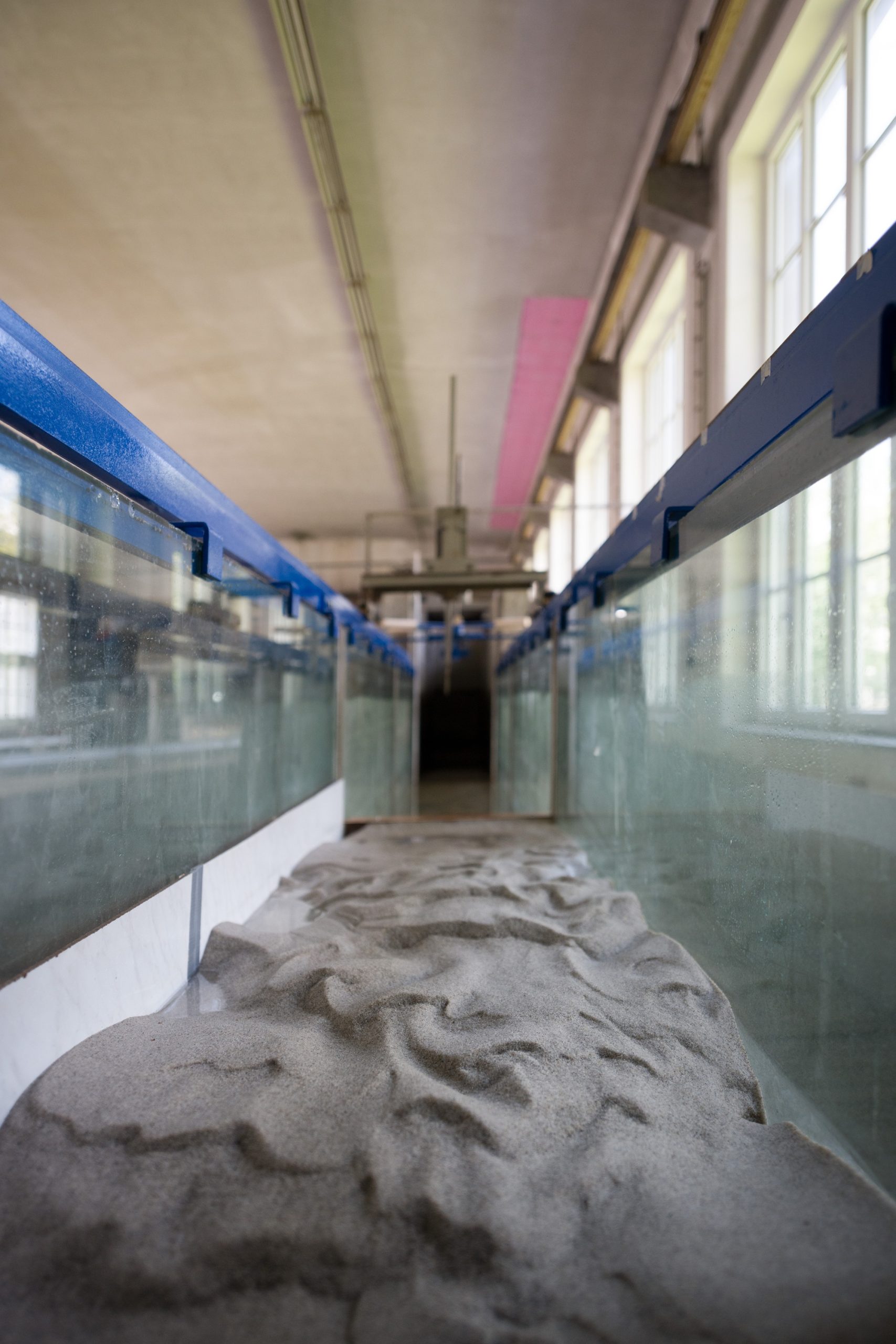

Mali eksperimentalni hidravlični žleb določitev hidravličnih karakteristik modelnega sedimenta.
